Основы: понятие и ключевые задачи
Представьте, что нужно быстро и наглядно объяснить устройство предмета. Технический рисунок позволяет это сделать без громоздких чертежей, показывая внешний вид объекта, его состав и даже способ изготовления.
По сути, технический рисунок — это объёмное изображение, выполненное вручную. Здесь не требуются специальные чертёжные инструменты, зато важно сохранить узнаваемую форму и правильные пропорции. В основе обычно лежит аксонометрическая проекция — метод, позволяющий показать трёхмерный объект на плоском листе. Таким образом, рисунок становится мостом между идеей и её воплощением, помогает запечатлеть замысел и понятно передать его другому: преподавателю, коллеге или мастеру.
Его задачи:
- Мгновенно схватить суть предмета, раскрывая форму и устройство.
- Разобрать конструкцию на части и собрать её на бумаге для объяснения принципа.
- Превратить мимолётную мысль в понятную визуальную концепцию для последующей разработки чертежа или 3D-модели.
Не успеваете завершить технический рисунок? Обратитесь в ЭкспертМиК — мы поможем быстро и качественно оформить все детали, соблюдая все правила!
Границы понятия: отличия от отображений
Чтобы понять, что такое технический рисунок, полезно сравнить с другими графическими видами. Его часто путают с чертежом, эскизом и аксонометрией, хотя там есть принципиальные различия.
Сравнение с чертежом
Чертёж — строгий графический документ с точными размерами, допусками и масштабом. Это инструкция для производства детали.
Технический рисунок — более гибкий и творческий «собрат». Он не требует математической точности и создаётся вручную, ведь главная цель — наглядность. Если чертёж — рецепт для станка, то рисунок — понятное визуальное объяснение для человека.
Соотношение с аксонометрией
Аксонометрия — геометрический метод, отображающий объёмный объект на плоскости с помощью параллельных линий по трём осям.

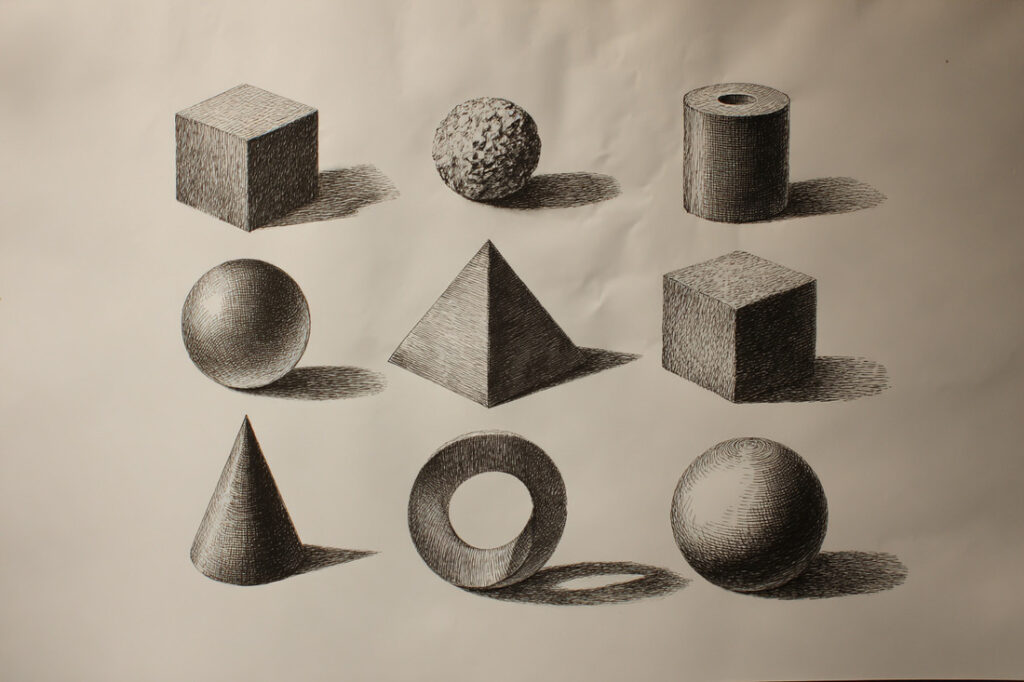

Технический рисунок использует аксонометрию как скелет, на который наращивает мышцы и кожу. Художественные приёмы: штриховка, светотень, цвет — делают изображение объёмным и живым. Проекция — схема, а рисунок — информативный, реалистичный образ.
Отличие от художественного эскиза
Хотя рисунок выполняется вручную, он не преследует цели искусства. Его задача — ясно донести информацию о форме и внутреннем устройстве.
Другие изображения:
- Художественное полотно передаёт настроение, не обязано быть точным.
- Эскиз — быстрый набросок, упрощённый и небрежный.
- Фотография показывает реальность, но не раскрывает конструкцию внутрь.
Области применения: от идеи до производства
Этот способ визуализации востребован везде, где идея должна обрести вид до превращения в материальный объект. Он незаменим в учёбе, проектировании и на производстве.
Применение:
- На уроках черчения — подготовка перед сложными чертежами.
- В курсе технологии — иллюстрация устройства деталей и узлов.
- В инженерии и дизайне — быстрое визуальное представление концепций для обсуждения.
Пошаговое создание рисунка: практика
Перейдём к делу. Создать хороший технический рисунок несложно, если понимать, как рисунок строится и действовать последовательно.
Подготовка: инструменты
Основные советы для подготовки:
- Плотная бумага А3, выдерживающая многократные правки.
- Набор карандашей разной твёрдости: НВ для тонких линий, М и 2М для штриховки.
- Качественный ластик для исправлений и осветления штрихов.
- Линейка и угольник для построения осей.
- Крепления для листа и удобное рабочее место.
Техника исполнения поэтапно
Техника исполнения рисунка включает несколько важных этапов. Начните с выбора ракурса, который наилучшим образом раскрывает форму объекта и его детали. Затем лёгкими линиями наметьте оси и габариты, чтобы задать общую структуру. После этого изобразите плоские фигуры основания, а затем постепенно “вытягивайте” их вверх, создавая объём. На следующем этапе уточните форму, добавьте элементы и прорисуйте грани, чтобы придать рисунку больше деталей. Для придания объёма используйте штриховку, которая создаст эффект светотени. В завершение, основные контуры выделите жирной линией, акцентируя внимание на деталях и завершив рисунок.
Частые ошибки новичков
- Нарушение пропорций, искажение формы.
- Грубая, хаотичная штриховка, создающая ощущение грязи.
- Ошибки в построении, нарушающие проекцию.
- Нечёткие линии, снижающие читаемость и качество.
Подведение итогов: ценность техрисунка
Итак, что такое технический рисунок? Это универсальный визуальный язык, понятный инженеру, дизайнеру и студенту. Он отличается свободой исполнения, но благодаря аксонометрии и штриховке точно передаёт форму.
Для школьников и студентов навык создания таких изображений — важная база, полезная не только на уроках технологии и черчения, но и в инженерных и дизайнерских дисциплинах.
